模塊式電子皮帶秤的技術結構特點

電子皮帶秤一直朝著計量精度高精度高穩定、秤架結構模塊化、技術功能智能化、應用操作簡單化、安裝調試便捷化方向發展。模塊式電子皮帶秤正是這樣一種皮帶秤結構，它結構簡單、安裝簡便、更換維護方便、適應能力強、計量精度高且長期穩定性好等優點。

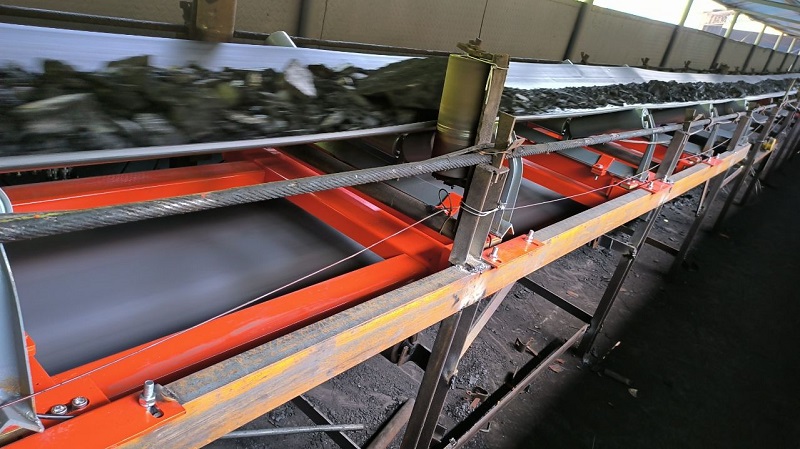

模塊式電子皮帶秤由多個計量模塊組成，計量模塊由螺栓與傳感器支架進行連接固定于秤架，計量模塊之間無需橫梁、杠桿連接傳力，結構極為簡單，各計量模塊按照數學模型協同完成計量。

模塊式電子皮帶秤結構技術特點：

（1）皮帶秤計量托輥為一個獨立的計量元件，作為一個單一的計量托輥使用。一個計量模塊使用兩只專用高精度稱重傳感器支承計量托輥，以提高重量信號采集的準確度。

（2）計量托輥裝備了高精度的懸臂梁式稱重傳感器，具備抗干擾能力很強的數字信號，傳輸距離也更遠。

（3）模塊式皮帶秤采用嵌入式安裝，安裝要求也更低、更加簡單方便，不需要專門的托輥支架，有效彌補支點摩擦力矩和皮帶載荷時杠桿撓度對計量托輥位移的影響，且重量輕、力傳遞直接有效準確，大大提高了稱量精度和使用時的穩定性。

（4）可以說皮帶秤安裝難度最大的就是秤架，而模塊式皮帶秤計量托輥安裝簡便，只需將上托輥取下后用螺栓與傳感器支架進行連接固定于秤架，定位后再焊接，牢固可靠，降低了皮帶秤整體安裝難度。

（5）模塊式皮帶秤靈活性更高，可以根據用戶計量精度的要求、輸送機條件，進行多組安裝，形成單段或者多段計量。用戶在使用過程中，若現場工藝改變，或者對計量精度要求發生改變，需要提高皮帶秤計量精度、延長皮帶秤有效稱量段時，無需將原來的拆下來完全更換新的秤，只需要根據托輥間距增加一段或者多段計量托輥，就可以形成多段計量托輥的整體皮帶秤計量系統，提高了現場應用改造的靈活性、降低現場計量改造成本。

（6）模塊式皮帶秤的應用范圍也更加廣泛。輸送設備適用性方面，可以直接安裝在皮帶輸送機上，也適用于間距較短的定量給料機。在應用行業和場所方面也更加廣泛，由于其計量精度更高，對安裝和應用要求比較低，很多大傾角輸送機、工況環境惡劣的環境都能夠適用。

模塊式電子皮帶秤結構簡單、體積小型化，從制造運輸到安裝調試，從應用性能到適應能力，從操作到維護，具有獨特的技術結構特點，體現了皮帶秤的應用和發展方向。
